AQUA-STYLE その他 バックドアランプ
フォレスターSLバックドアライト
フォレキャン
15時間前
- 7
- 0
-
- 7
ドアカーテシライト
今回はついでに運転席と助手席ドアのカーテシライトの交換もしました。

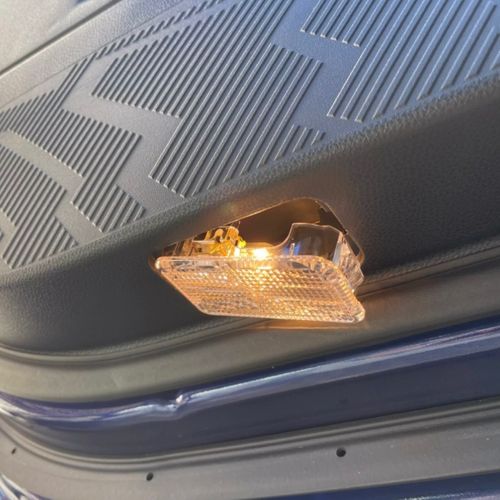

標準カーテシライトは電球タイプのため暗いので交換します。
LED

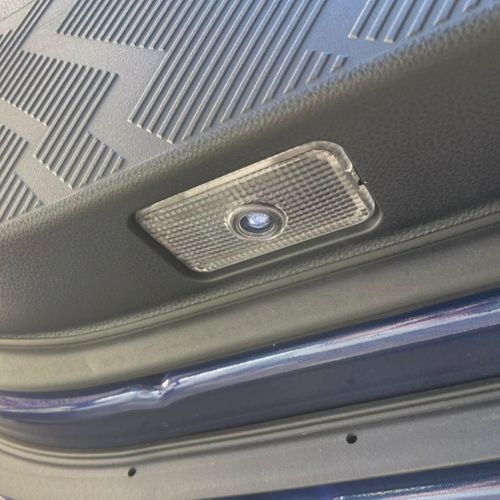

これに交換。
LED化
こうなります。
明るくオシャレに地面を照らしてくれます。
本題のバックドアライト
私が購入したスポーツグレード(ターボ車)にはバックドアライトが付いてません。
作業開始
先ずはバックドア内張を外していきます。最初に上部パネルから。
次に、左右のサイドパネル。
下パネルを外すには

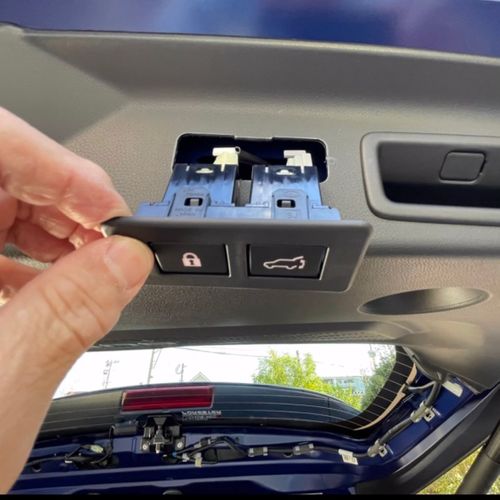

最後に下部パネルを外していきますが、その為には、まずドア開閉スイッチを外します。

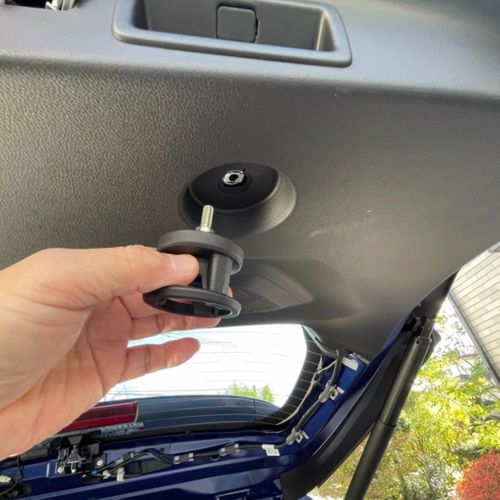

続いて写真上部の手掛かり部とオプションで取付けたフックを外すと、下部パネルが外れます。

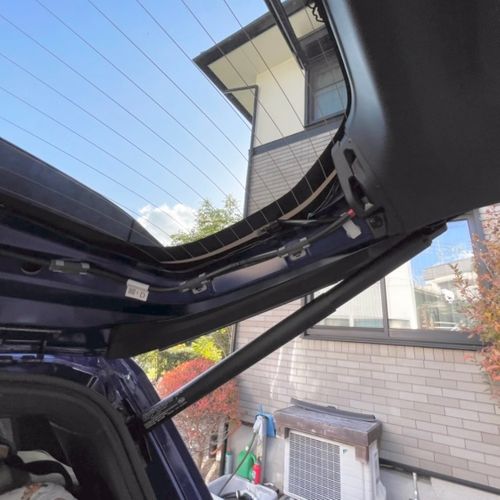

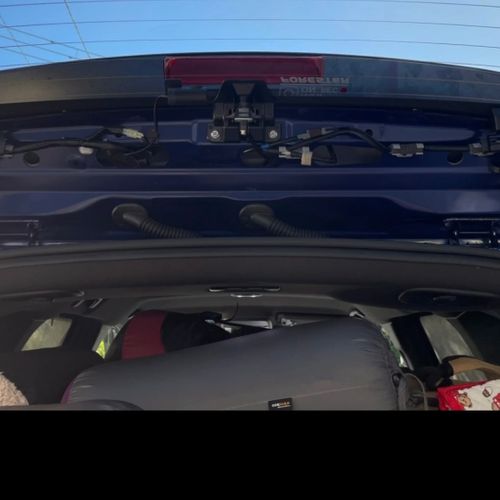

内張を全て外したら
新規LEDランプの配線、接続をしていきます。
電源取り出し

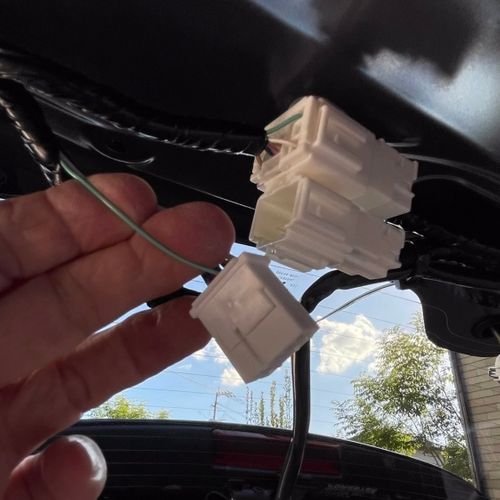

既存のカプラーを一旦外しバックドアが開いている間のみ通電(エンジンがかかって無くても点灯)するケーブル(薄緑色)を取り出します。
アース取り出し
バックドア左サイドにあるピンクテープ巻きしてある予備カプラーからアース(薄灰色)を取り出します。

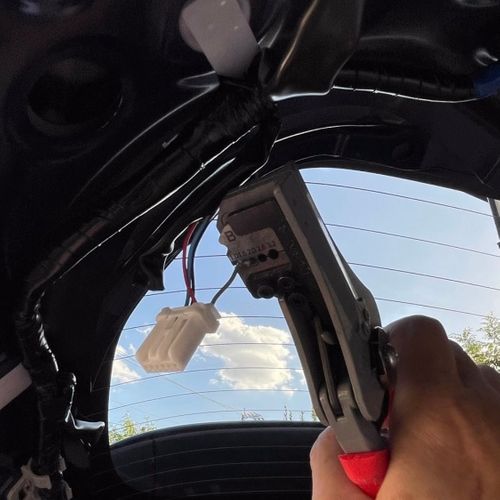

ケーブルストリッパー
皮剥きし、新規ライトの配線を結線します。結線したら念のため半田付けしておきます。最後に結線部は絶縁テーピングをし内張を戻す前にライトを取り付け点灯テストをします。

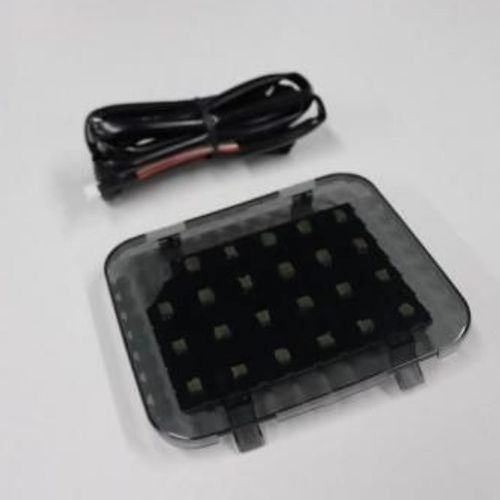

新規ライト

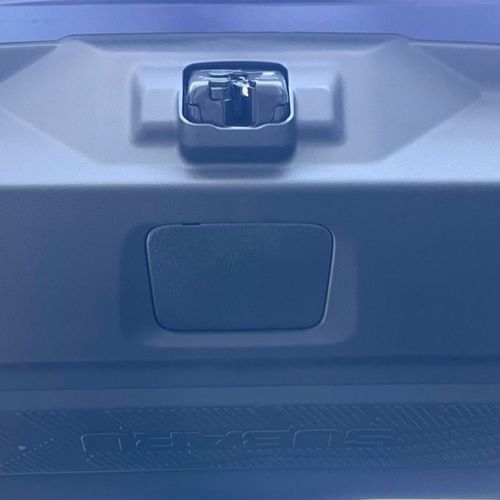

ここが、

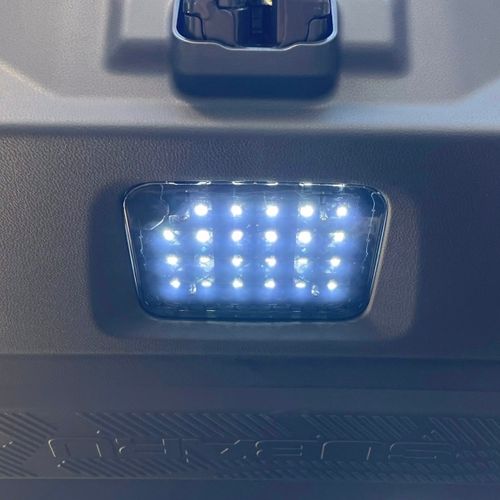

こうなり、作業は完了です。

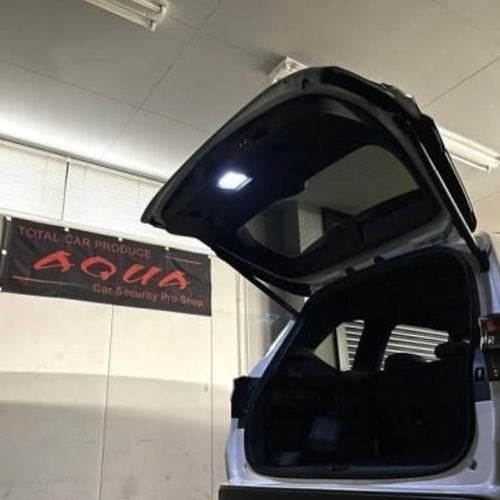

バックドアライトがあると夜間のキャンプ道具の積み下ろし時にとても役にたちます。
よってこちらも立派なキャンプギア認定(個人の意見)とします。
では、また👋
